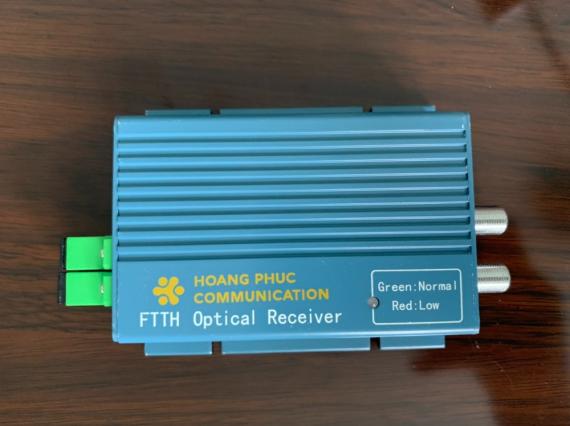

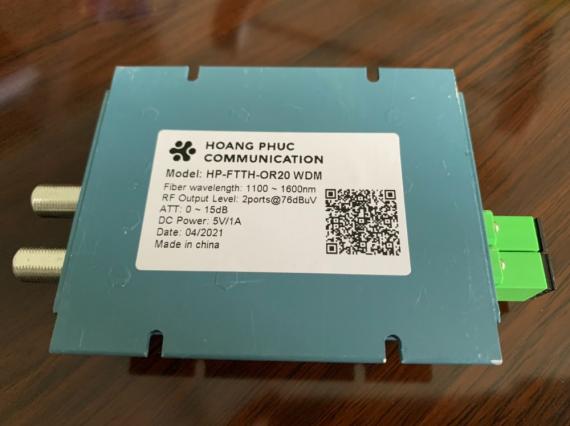

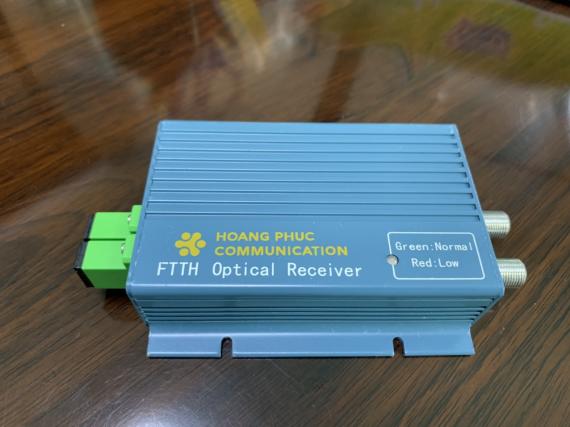

FTTH OPTICAL RECEIVER (HP-FTTH-OR20 WDM)

Thiết bị có ATT button (Adjustabe Attenuator button), Kỹ thuật viên có thể điều chỉnh tín hiệu ngõ ra phù hợp với nhiều loại thiết bị và nhiều dòng tivi.

Với WDM, CATV 1550nm được chuyển đổi quang điện cho đầu ra tín hiệu RF, tín hiệu PON 1490/1310nm truyền trực tiếp, có thể truyền CATV + GPON.

Sản phẩm có cấu trúc nhỏ gọn, tinh tế, độ hoàn thiện cao, với vỏ hợp kim nhôm cao cấp với bề mặt được sơn tĩnh điện, có khả năng tản nhiệt tốt và chống ăn mòn; dễ dàng lắp đặt và là sản phẩm lý tưởng cho mạng FTTH dùng trong truyền hình cáp CATV.

Product Application

HP-FTTH-OR20 WDM optical receiver is home optical receiver with optical fiber access as its ultimate goal. It is suitable for FTTH (fibre to the home) network fiber subscriber access terminals, enabling analog or digital signals to enter the home. The machine uses low-power photodetectors, GaAs and optical AGC technology to meet the fiber-to-the-home CATV reception needs. This device can increase WDM and achieve triple play.

Performance characteristics

• High quality aluminum profile shell with good heat dissipation.
• RF channel full GaAs low noise amplifier circuit. The digital signal satisfies -18dBm reception at a minimum, and the -10dBm reception of an analog signal at a minimum.
• With light input AGC (AGC range can be customized according to user).
• Low-power design, using high-efficiency switching power supply to ensure high reliability and high stability of the power supply. The overall power consumption is less than 1W, with a light detection circuit.
• Multi-stage lightning protection devices (TVS transient suppression diodes), and lightning protection systems are tight to ensure safe operation of the equipment.
• Built-in WDM can realize single-fiber home (1490/1310/1550nm) tri-network convergence applications.
• Built-in optical isolator, input to achieve 1490/1310nm isolation.
• The output gain is manually adjustable (0~18dB) and the output level is >80dBuV.
• SC/APC or FC/APC or custom optical connectors, metric or imperial RF interfaces.
• It can realize the power supply mode of output feed.
• Can realize single or dual output

Technical Parameter
